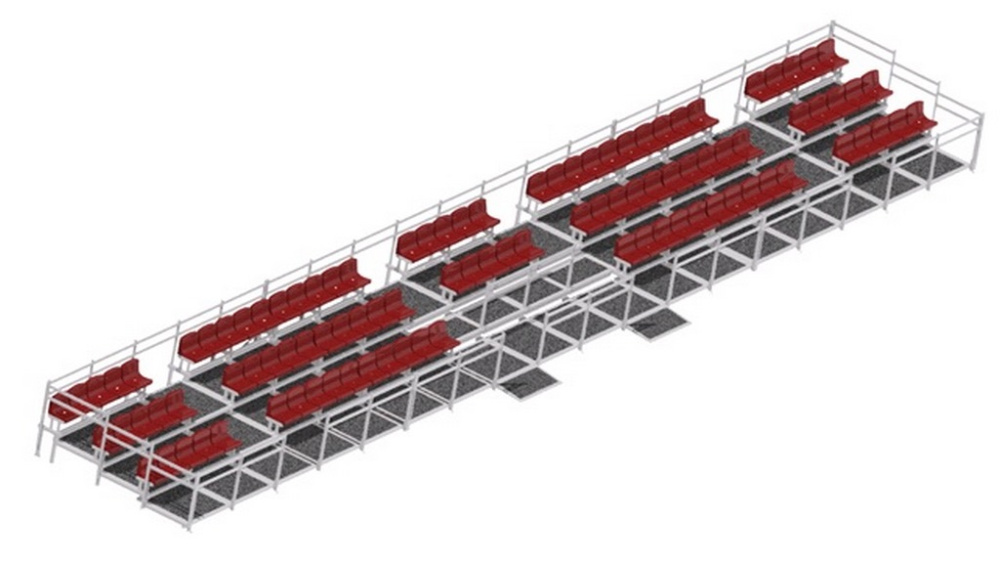

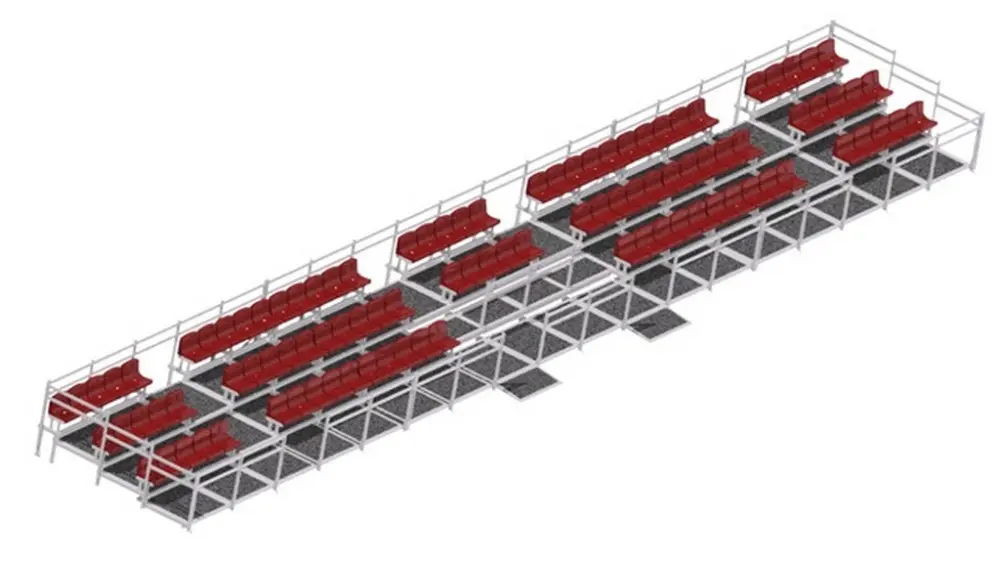

Трибуна трехрядная на 100 мест с пандусом

Бренд: ФСИ Аналитика

Розничная цена:

2 358 780 ₽ / шт.

Оптовая цена по запросу

Под заказ

В корзину

Артикул: 7805

Трибуна разборная на болтовых соединениях на 100 посадочных мест трехсекторная (левый и правый сектор одинаковых размеров) трехъярусная с 4-мя проходами для пользователей и 2-мя пандусами для маломобильных граждан. В центральном секторе предусмотрены места для маломобильных граждан. Сектор для маломобильных граждан ограничен перилами спереди и сзади. Первый ряд с увеличенной шириной междурядного прохода. Трибуна по всем 4-м сторонам ограничена перилами. Размер сектора для маломобильных граждан, мм 2140 х 1000 . Ширина междурядного прохода первого ряда, мм 749. Ширина междурядного прохода второго и третьего ярусов, мм 500 1.4.5. Проходы между секторами, мм 1105 . Длина левого сектора, мм 8000 . Длина среднего сектора, мм 4590 . Длина правого сектора, мм 8000. Высота настила первого ряда, мм 100 . шаг увеличения высоты второго и третьего ярусов, мм 150. Высота поручня перил, мм 900 . Высота средней опоры перил, мм 700 Габаритные размеры трибуны: длина, мм 20590. Габаритные размеры трибуны: ширина, мм 3145 Габаритные размеры трибуны: высота, мм 1345. Описание каркаса трибуны Каркас трибуны изготовлен из профильной трубы 60х60х2 по ГОСТ 30245-2003 и стальных листов толщиной 3мм, 4мм по ГОСТ 19903-2015 сварным методом, элементы каркаса соединяются между собой болтовыми соединениями. Каркас состоит из вертикальных опор, горизонтальных и диагональных связей. На каркас установлены подседельные рамы с закрепленными на них сиденьями, настил междурядных проходов и настил межсекторных проходов, а также перила ограждения трибуны и пандусы для въезда колясок маломобильных граждан. Конструкция вертикальных опор Изготовлены из стальной профильной квадратной трубы 60х60 с толщиной стенки 2мм по ГОСТ 30245-2003, имеющей верхнюю приварную металлическую заглушку толщиной 3мм и фланец из стального листа толщиной 4мм по ГОСТ 19903-2015. Во фланце предусмотрены отверстия для крепления к основанию. Вертикальные опоры крепятся к бетонному основанию анкерными болтами. Сечение стальной профильной трубы вертикальных опор, мм 60 х 60 по ГОСТ 30245-2003. Толщина стенки стальной профильной трубы вертикальных опор, мм 2,0 . Толщина стального листа фланца вертикальных опор, мм 4,0 Толщина стального листа заглушки вертикальных опор, мм 3,0. Диаметр отверстий крепления фланца вертикальных опор, мм 11 . Конструкция горизонтальных и диагональных связей Выполнены из стальной профильной трубы прямоугольного сечения по ГОСТ 30245-2003, приваренных к ним стальных фланцев из стального листа по ГОСТ 19903-2015 с крепежными отверстиями и стального уголка по ГОСТ 8509-93. Сечение стальной профильной трубы горизонтальных и диагональных связей, мм 50 х 25. Толщина стенки стальной профильной трубы горизонтальных и диагональных связей, мм 2,0. Толщина стального листа фланца горизонтальных и диагональных связей, мм 4,0. Размеры уголка горизонтальных и диагональных связей, мм 50 х 50 с толщиной стенки 4мм по ГОСТ 8509-93. Конструкция подседельных рам выполнены из стальной профильной трубы прямоугольного сечения по ГОСТ 30245-2003 и приваренных к ним стальных ребер жесткости из стального листа по ГОСТ 19903-2015. Сечение стальной профильной трубы подседельных рам, мм 50 х 25. Толщина стенки стальной профильной трубы подседельных рам, мм 2,5 .Толщина стального листа ребер жесткости подседельных рам, мм 4,0 .Типоразмеры настилов междурядных и междусекторальных проходов, мм 1000х1000 и 500х1000. Размер въездного пандуса для маломобильных граждан, мм 1000х500х100. Конструкция настила и пандуса Настил и пандус изготовлен сварным методом из просечно-вытяжного листа марки ПВЛ и обрамления из стального уголка по ГОСТ 8509-93, настилы укреплены поперечными ребрами жесткости из стального листа шириной 30мм по ГОСТ 19903-2015. Размеры стального уголка настила и пандуса, мм 50 х 50 х 4,0. Толщина стального листа ребер жесткости, мм 4,0. Описание сидений Сиденья пластиковые, предназначены для инсталляции на трибуны, всесезонные. Вес сидений, кг 1,500. Рабочая температура сидений, °C - 40 – +55 1.4.40. Количество точек крепления сидений, шт. 2. Дренажные отверстия сидений в наличии отверстие для стока дождевой воды или талых снегов. Размеры сидений, мм: длина- 420мм; ширина - 399мм; высота- 305мм. Количество сидений, шт. 100 . Общие требования к трибуне. Конструкция соответствует требованиям безопасности согласно ГОСТ Р. 57538-2017 и ГОСТ Р. 56199-2014. Сварка конструкционных элементов трибуны выполнена в соответствии с ГОСТ 14771-76. Все металлические части, в том числе и сварные соединения, зачищены, зашлифованы и отполированы. Острые кромки или заусенцы не допускаются. Подготовка металлических поверхностей перед окраской выполнена в соответствии с ГОСТ 9.402-2004. Покраска всех металлических элементов выполнена в 2 слоя, что обеспечивает устойчивость атмосферным осадкам. Покрытие элементов изделия состоит из цинкосодержащего грунта и порошкового полиэфирной краски путем ее пневмоэлектростатического распыления в соответствии с ГОСТ 9.105-80, образующее ЛКП слой толщиной 100 мкм. Основной цвет изделия серый. В состав поставки входит комплект запасных метизов для сборки изделия, набор для ремонта ЛКП изделия (сколы и царапины, которые возникают во время транспортировки, эксплуатации и монтажа).

Вес (кг): 2850
